Citrix XenDesktop 교육자료

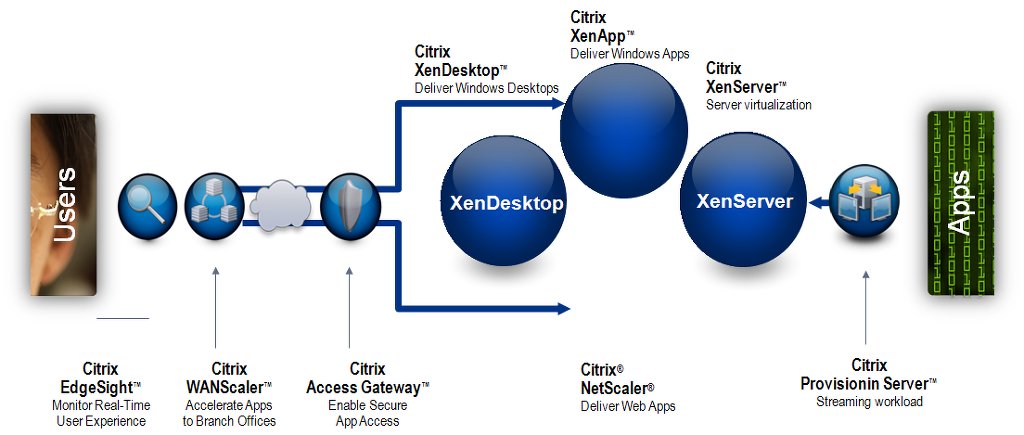

- Citrix WanScaler
WAN 가속화 장비

- Citrix NetScaler
LAN 가속화 장비

- 접속 방식은 W/I 방식과 PN Agent 방식이 있음

- Local을 거치치 않고 바로 VM으로 접속도 가능함

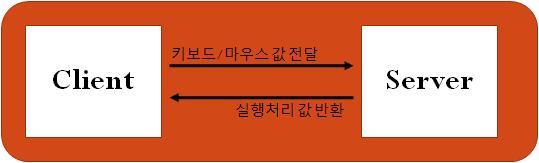

- ICA Protocol로 전송
Data가 아닌 실행값만 주고 받음
처음 접속시 화면값을 받아오고 그 이후부터는 변화된 화면값만 전송하므로 빠름

- License 관련 문제
Vender마다 다름
Citrix와 MS의 경우 동시 사용자 수
다른 일부 회사는 모든 사용자 수가 필요함
(컴퓨터 registry로 확인 가능함)

- XenDesktop을 휘한 사양
CPU : VT지원, core당 4~5개, 1core는 XenServer가 사용해야함

Memory : User수 * 할당 Memory + XenServer용(약 800mb)
               MemoryOverCommit는 하반기 출시 예정 (VMware는 지원 하고 있음)
                     → Memory Share (단점 : 한명의 사용자에게 문제 발생시 전체 사용자 사용 못함)
HDD : User수 * 할당 HDD + XenServer용(__mb)
Network : ICA기준 User당 평균 300kb (Office : 50kb, 동영상 : 500kb)
              Port를 Bondding해서 사용함
Office, Internet 등의 가벼운 프로그램만 사용시 CPU(듀얼코어), Memory(4G)에 약 30명 사용가능
- Hypervisor
가상화 프로그램 (VMware, XenServer, Hyper-V)
VMware, XenServer는 OS이전에 설치
Hyper-V는 OS이후에 설치

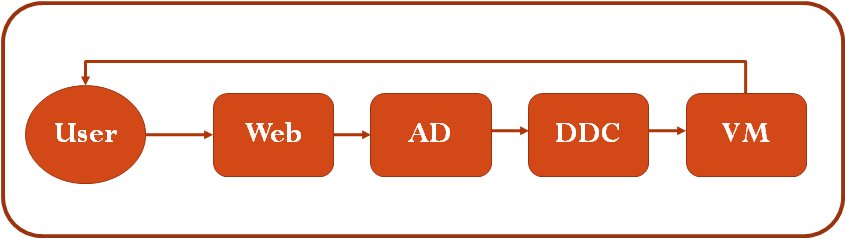

- XenDesktop 구성시 필요한 서버
AD, DDC, License, Web, DB

- Data의 종류
정적 : 고정적인 Data (계정, IP...)
동적 : 계속 쌓여가면서 변화되는 Data (log...)

- XenDesktop를 위해 VM을 생성시 2개는 Server제품이어야 한다(AD, DDC용)

- VMware는 관리서버가 따로 있어 Client에는 부하가 적고, XenServer는 관리센터가 따로 없어 Client에 부하는 생길 수 있찌만 사용이 더 편리하다

- XenServer는 log를 휘발성 실시간 Data만 제공해서 제안서를 제공할 때는 서브파티션(?) 제품을 같이 제안한다

- Network Bondding는 논리적인 것이라 XenCenter에서 설정만 해주면 된다

- VM XP는 core를 1개만 지원한다 7제품 부터 2core이상 사용 가능하다

- VM 생성과 이미지 뜨기
new : 새로운 VM 생성
export : 생성되어 있는 VM 이미지 뜨기
import : 생성되어 있는 VM 이미지를 가져와서 VM 생성
copy : 생성되어 있는 VM을 copy해서 VM 생성
fast copy : 생성되어 있는 VM에 링크를 걸어 share 상태로 새로운 VM 생성
                원본에 손상이 생기면 사용 불가능 해짐

- VM copy 이후에는 IP를 변경해주고, newSID를 이용해 SID와 HostNAme를 변경해주어야 한다

- SID가 같은 경우 AD에서는 SID를 바라보기 때문에 충돌이 일어난다

- VM에 OS를 설치한 후에는 Xentool을 설치하여 Driver를 잡아준다

- Virtual Network Card는 8개까지 생성 된다

- XenCenter 에서는 VNC와 RDP 두가지를 지원한다

- Citrix License는 HostName이 같으면 사용 할 수 있다

- Citrix License Server는 문제 발생시 한달간은 이전 인증값으로 사용이 가능하다

- 1개의 DDC는 500 or 1500개의 User만큼의 환경을 관리할 수 있다

- 현재 XenDesktop은 로그인 상태에서 세션이 끊기면 다시 로그인이 되지 않아
VM을 강제로 재부팅 해야하는 이슈가 있다

- DDC 설치 시 옵션
Pooled : 1/n 확률 방식으로 접속(Random)
Assign : 지정받은 후 재접속시 이전 접속 Desktop으로 접속 된다
Pre-Assign : 사용자와 해당 Desktop이 1:1로 지정 접속 된다

- 사용자 추가 후에는 remote 그룹에 추가 해줘야 한다 (terminal 기반으로 만들어 졌기때문에)

- Citrix 정책
Presentation Server에서 설정한다
정책은 IP단위/Client단위/User단위/Group단위로 가능하다
정책은 위에서 아래로 적용되고, 상반된 정책은 위에것이 적용 된다

- 자주 사용되는 Citrix 정책
1. Speed Screen : 화면값 압축률을 높인다 (이미지의 질이 낮아짐)
                           LAN 구간에서는 거의 사용하지 않고 WAN 구간에서 사용
                           Bandwidth-Speed Screen
2. Mapping : 클라이언트와 서버드라이브 Mapping (Mapping을 사용하면 조금 느려진다)
                   Client Device-Resources-Mapping
3. Turnoffspeakers : 사운드 켜기/끄기
                              Client Device-Resources-Audio-Turnoffspeakers
4. Printing : 자동으로 프린터를 설정한다
                 (자동으로 되지 않는경우 Server에 드라이버를 설치해야한다)

- 데스크탑 가상화의 구성기술
1. 사용자 접속 환경및 할당된 데스크탐으로 연결 (Broker)
2. 다수의 데스크탑이 실행되기 위한 VM환경 (Hypervisor)
3. 사용자 단말기와 가상 데스크탑을 연결하는 전송기술(Delivery) ← Citrix의 강점
4. 다수의 데스크탑 환경을 보급, 관리 (Provisioning)

- Provisioning Server
공용 VM하나를 생성
사용자 접속시에는 OS + 사용자Cash(Profile)을 보내서 개별환경처럼 사용하게 함
Data는 보통 네트워크 드라이브를 사용하게 한다 (로그온/로그오프 스크립트 사용)
교육장 등의 사용자가 특정하게 정해지지 않은 곳에서 많이 사용
장점 : 스토리지절약, 로그오프 후 다시 로그온 하면 다시 깨끗한 상태의 OS가 올라온다
단점 : 처음 실행시 조금 느리가 접속 된다
